层    数 结构形式 建筑风格
开    间
50.00m
占地面积
2400.00㎡
建筑面积
1858.22㎡
进    深
60.00m
主体造价
190万~240万(仅供参考)
制作软件
AutoCAD
图纸内容
建筑图
建筑设计说明,构造表,一层平面图,二层平面图,屋顶平面图,立面图,剖面图,节点大样图,楼梯大样图,门窗大样图,门窗表
结构图
结构设计说明,基础平面布置图,独立基础详图,基础施工图,一层结构施工图,二层结构施工图,屋面施工图,楼梯大样图。
给排水图
给排水设计说明,一层给排水平面图,二层给排水平面图,屋顶层排水平面图,给排水系统原理图,卫生间给排水详图,化粪池大样图,污水检查井大样图。
电气图
电气设计说明,主要设备及材料表,配电箱系统图,弱电系统图,基础接地平面图,屋面防雷平面图,一层照明平面图,二层照明平面图,一层插座平面图,二层插座平面图,一层弱电平面图,二层弱电平面图,
设计功能
一层
2营业厅、10餐厅、3公卫、洗衣房、17卧室、17内卫、小客厅
二层
2卧室、餐厅、公卫、2内卫、2娱乐室、阳台
图纸展示
  • 建筑效果图

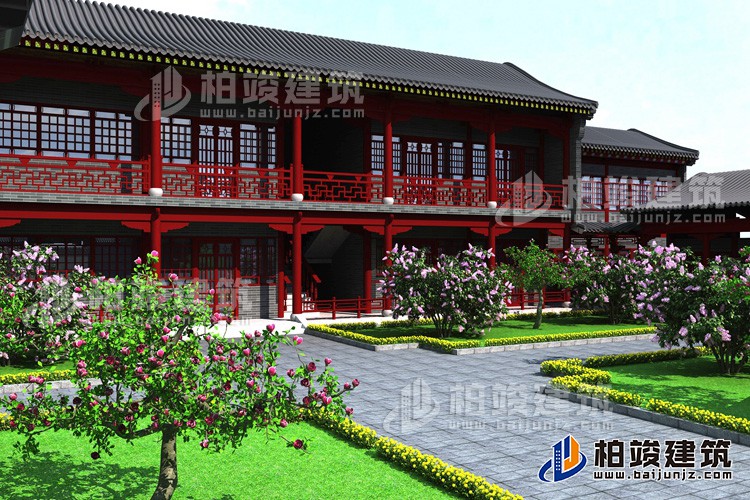

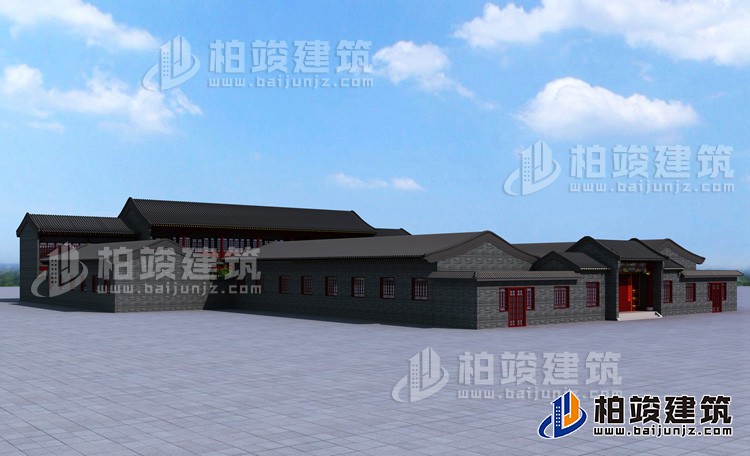

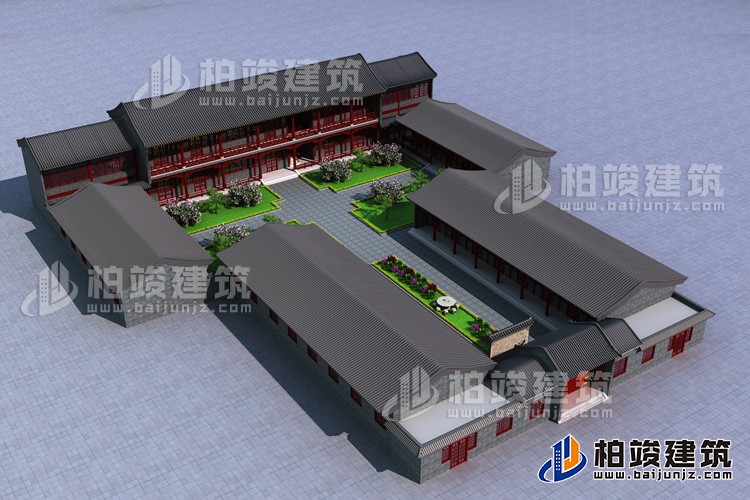

    效果图

    效果图

    院内景观图

    院内景观图

    效果图

    效果图
    平面方案图

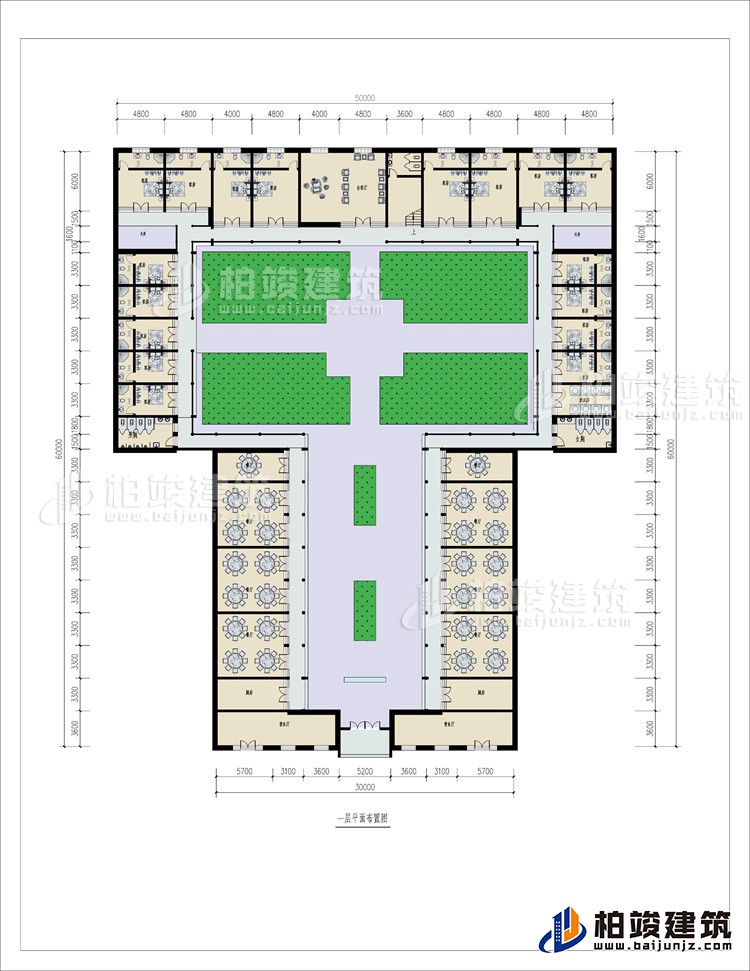

    一层:2营业厅、10餐厅、3公卫、洗衣房、17卧室、17内卫、小客厅

    一层:2营业厅、10餐厅、3公卫、洗衣房、17卧室、17内卫、小客厅

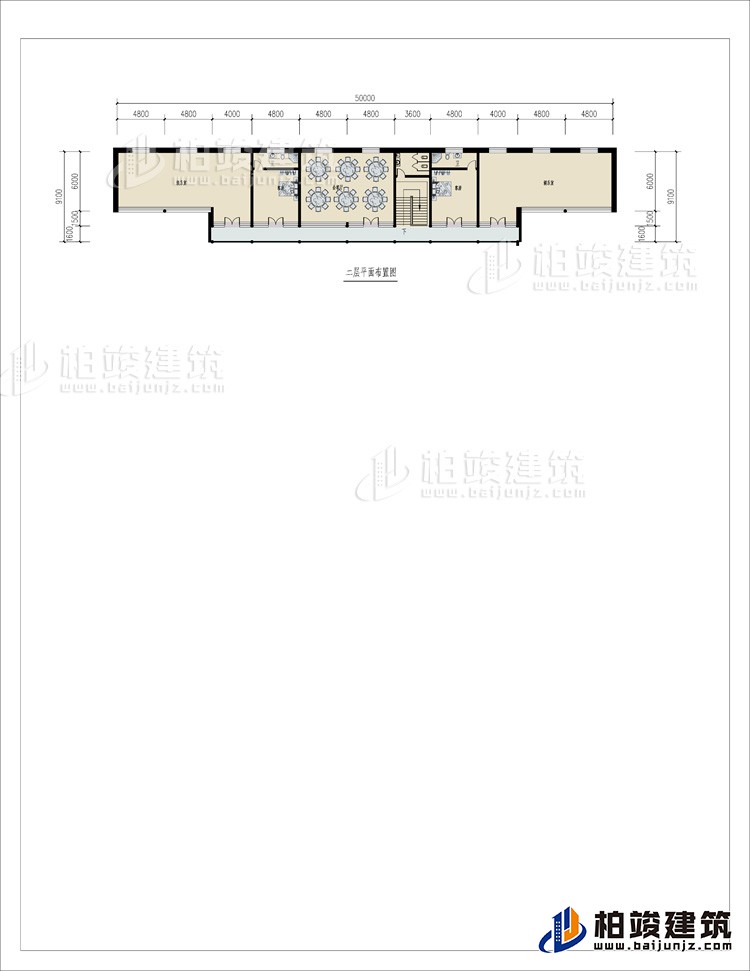

    二层:2卧室、餐厅、公卫、2内卫、2娱乐室、阳台

    二层:2卧室、餐厅、公卫、2内卫、2娱乐室、阳台
累计评论 0

没有任何评论


四合院盖房子设计图 民宿设计
图纸编号:HZ009
图纸价格:¥3000元
支付方式:支付宝付款银行转账
承诺支持:全国免费包邮货到付款

请您在下订单前与在线客服确认配送范围。

您在本站订购的图纸,我们客服人员会电话与您联系确认图纸编号、收货信息等, 感谢您对本站的关注,祝您网上购物愉快!

购图前重要说明:

购买本套图纸仅提供打印好的图纸一份,我们不出售电子文件、光盘。我们设计的图纸非常详细,用A3规格打印图纸,比传统蓝图更清晰、容易复印、方便收藏,可以直接应用到施工现场。售后服务仅为图纸答疑,不包任何修改,因为只要其中一张图纸改变,其它图纸相应均需修改,工作量较大,所以我们不包修改。如果您个性要求较多需按要求订做设计,请查看别墅设计业务流程,并联系设计客服咨询设计收费标准。
